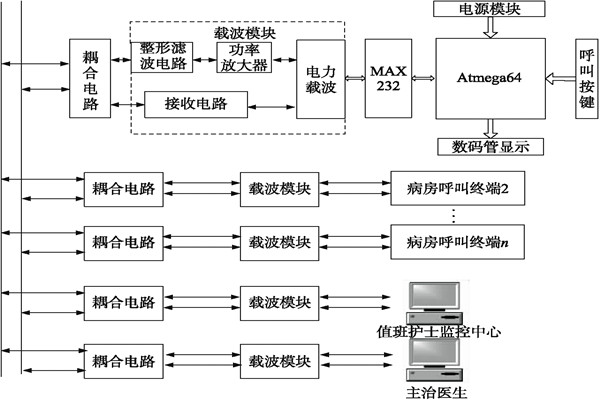

根据医院呼叫系统实际功能需求对医院呼叫系统硬件电路进行设计。系统硬件电路主要由电源模块、电力载波发送模块、电力载波接收模块、时钟模块、数据显示模块、呼叫按键模块、串口模块和看门狗模块等组成，其整体硬件电路如图所示。

医院呼叫系统有效解决了传统医院呼叫系统结构复杂、施工难度大、扩展能力差等问题。当病人需要医护人员帮助时，病人通过医院呼叫系统将呼叫请求信息传输给相应的主治医生或护士，主治医生或值班护士接收到请求信息后，通过医院呼叫系统给予相应的应答，从而稳定病人情绪，提高医疗整体服务水平。
